特長
六角ナットに皿バネワッシャーが組み込まれ一体化する事により、組付け工程が簡略化され部品管理コストも低減します。
皿バネワッシャーの弾性効果により振動を吸収し、ネジのゆるみを防ぎます。

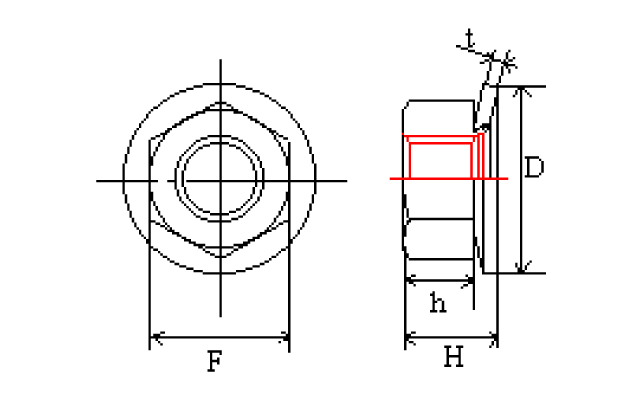

寸法表
| （単位：mm） | |||||||||
| ねじ呼び | ピッチ | F | D | h(公差)参考 | H | t | |||
| M3 | 0.5 | 5.5 | 0 -0.2 |
7 | 0 -0.25 |
2.4 | +0.25 0 |
3.6 | 0.5 |
| M4 | 0.7 | 7.0 | 0 -0.2 |
10 | 0 -0.25 |
3.2 | +0.25 0 |
4.3 | 0.5 |
| M5 | 0.8 | 8.0 | 0 -0.2 |
12 | 0 -0.25 |
4.0 | 0 -0.3 |
5.5 | 0.8 |
| M6 | 1.0 | 10.0 | 0 -0.2 |
14 | 0 -0.3 |
5.0 | 0 -0.3 |
6.7 | 1.0 |
| M8 | 1.25 | 12 13 |
0 -0.25 |
18 | 0 -0.3 |
6.5 | 0 -0.36 |
8.8 | 1.4 |
| M10 | 1.5 | 14 17 |
0 -0.25 |
22 | 0 -0.4 |
8.0 | 0 -0.36 |
10.7 | 1.6 |
