特長
BDワッシャーと六角ナットを独自のアッセンブリ技術でセットしている為、
締付時には ゴムが相手ボルトねじ部にくいこみ、よって抜群のシール効果が得られます。
又、ゴムの吸振性によりゆるみ止め効果が高く、締結対象物にゴムが接する事により、吸音効果、絶縁効果があり 座面に傷をつけません。
ナットとワッシャーは指力で外れず、且つ相対回転する

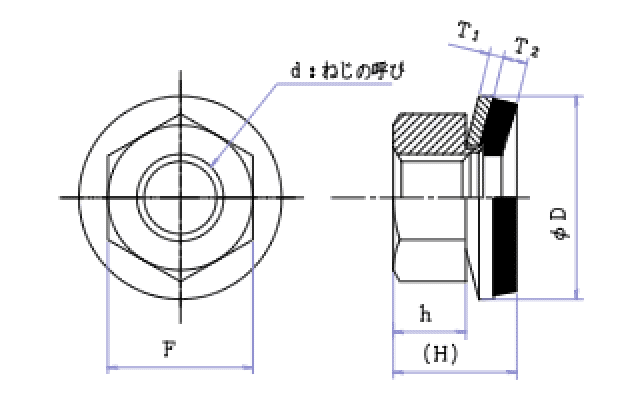

寸法表
| （単位：mm） | ||||||||||||
| サイズ呼称 | ねじ呼び | ピッチ | F | h | D | t1 | t2 | H | ステンレス | |||
| M5×12 | M5 | 0.8 | 8 | 0 -0.2 |
4 | 0 -0.3 |
12 | ±0.2 | 1.0 ±0.1 |
1.7 ±0.3 |
7.2 | ○ |
| M6×14 | M6 | 1.0 | 10 | 5 | 14 | 8.5 | ○ | |||||
| M8×12×18 | M8 | 1.25 | 12 | 0 -0.25 |
6.5 | 0 -0.36 |
18 | 10.5 | ○ | |||
| SUS は13 |
||||||||||||
